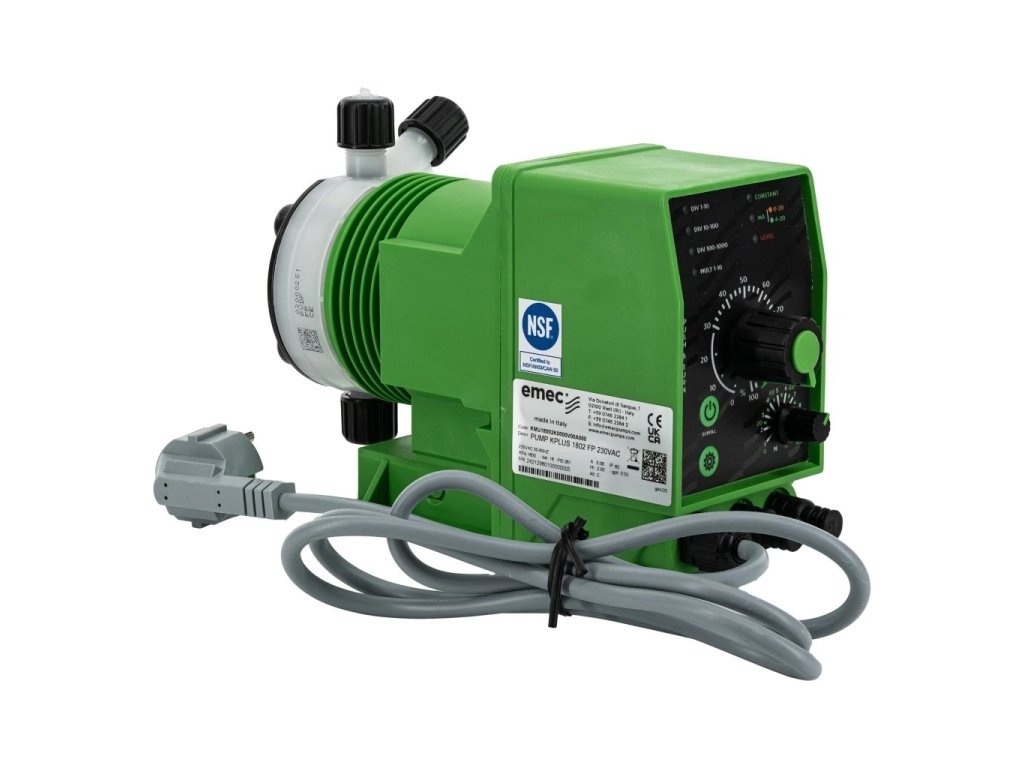

Multifunkční dávkovací čerpadlo EMEC K PLUS 18 08 patří mezi spolehlivá elektromagnetická zařízení s digitálním řízením a širokým uplatněním v průmyslovém i technologickém prostředí. Je vhodné zejména pro proporcionální dávkování přípravků na úpravu vody, dezinfekci (chlor, chlordioxid) nebo dalších chemikálií jako vosky, emulze a oplachové prostředky.
Díky multifunkční řídicí jednotce a snadnému ovládání prostřednictvím jediného tlačítka a otočného knoflíku je ovládání velmi intuitivní. Konstrukce je navržena pro montáž na barel s chemikáliemi nebo jiný vodorovný povrch, přičemž těleso čerpadla je odolné vůči vlhkosti a prachu (IP65).
Zařízení nabízí několik režimů dávkování – od konstantního až po proporcionální na základě impulsů z vodoměru nebo analogového signálu. Součástí konstrukce je regulace zdvihu pístu, která umožňuje upravit výkon bez změny dalších parametrů.
Čerpadlo je standardně vybaveno sadou pro připojení, včetně hadiček, vstřikovacího ventilu a hladinové sondy se sacím košem. Díky kvalitním materiálům (PVDF, PTFE, FPM) je zajištěna vysoká odolnost vůči chemickým látkám a dlouhá životnost.
Režimy dávkování:
- CONSTANT – konstantní dávkování dle nastavené frekvence (0–100 %)
- DIV 1-10 / 10-100 / 100-1000 – proporcionální dávkování na základě počtu impulzů z vodoměru
- MULT 1-10 – násobné proporcionální dávkování (více vstřiků na jeden impuls)
- PROPORTIONAL (analog) – proporcionálně podle analogového signálu (mA)
Technické parametry:
| Maximální průtok | 8 l/h |
| Maximální protitlak | 8 bar |
| Maximální velikost dávky | 0,74 ml |
| Max. frekvence impulsů | 180 imp/min |
| Regulace zdvihu pístu | Ano |
| Napájení | 230V, 50Hz |
| Příkon | 19 W |
| Řízení | Digitální |
| Krytí čerpadla | IP65 |
| Třída ochrany | I (třípólové zásuvné spojení) |
| Hluk za provozu | 73,4 dB(A) |
| Instalační výška | max. 2000 m n. m. |
| Teplota dávkovaného média | 0–50 °C |
| Teplota okolí při provozu | 10–45 °C |
| Max. relativní vlhkost okolí | 95 % (nekondenzující) |
| Sací výška (doporučená) | max. 1,5 m |
Materiály ve styku s médiem:
| Komponent | Materiál |
|---|---|
| Hlavice čerpadla | PVDF |
| Membrána | PTFE |
| Těsnění | Viton / FPM |
| Injekční ventil | PVDF + keramické kuličky |
| Sací koš | PVDF |
| Sací hadička | PVC |
| Výstupní hadička | PE |
| Odvzdušňovací hadička | PVC |
Rozměry a hmotnost:
| Délka | 225 mm |
| Šířka | 91 mm |
| Výška | 157 mm |
| Hmotnost | cca 4,1 kg |
Obsah balení:
- 1× čerpadlo EMEC K PLUS 18 08
- 1× kabel 2,5 m s BNC konektorem pro připojení externího pulsního signálu
- 1× vstřikovací ventil (PVDF, protitlak 0,3 bar)
- 1× hladinová sonda s axiálním sacím košem (PVDF)
- 1× zpožděná trubičková pojistka
- 2 m sací hadička (PVC) *
- 2 m výstupní hadička (PE) *
- 2 m odvzdušňovací hadička (čirá PVC 6×4 mm)
- Návod k použití
(*) při rozměru 8 x 6 jsou v balení 4 metry hadice (matný PE)
Toto čerpadlo je spolehlivou volbou pro přesné a flexibilní dávkování kapalných médií v širokém rozsahu aplikací.
