Dávkovací stanice EMEC VMS MF 10 04

Detailní popis produktu

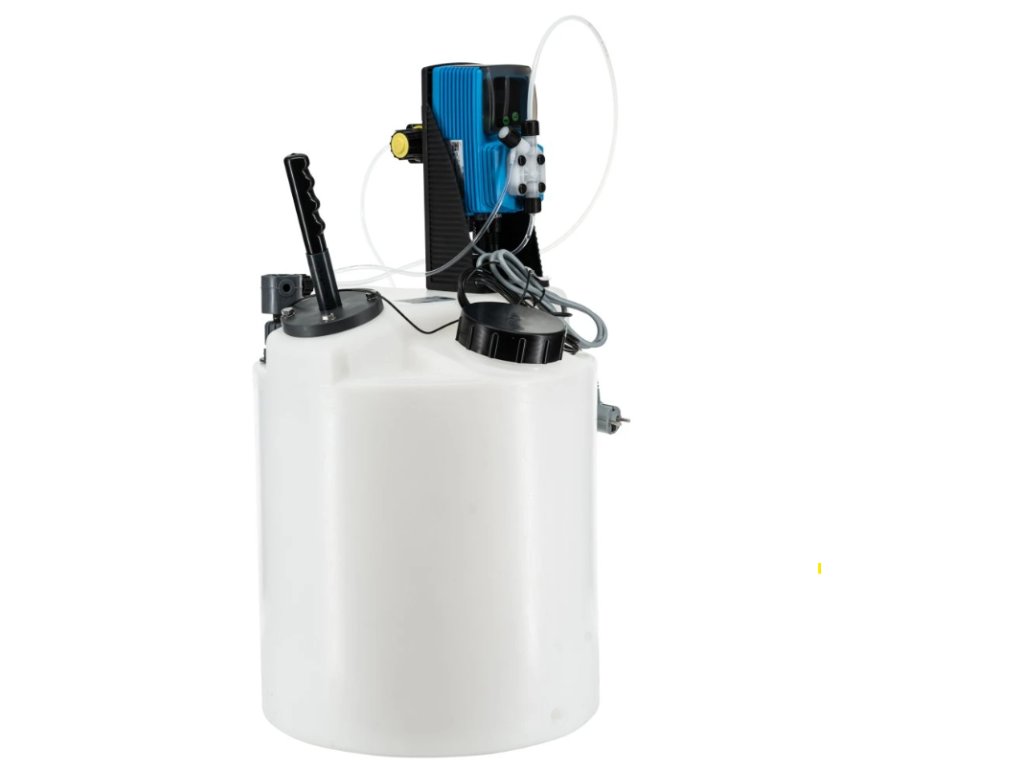

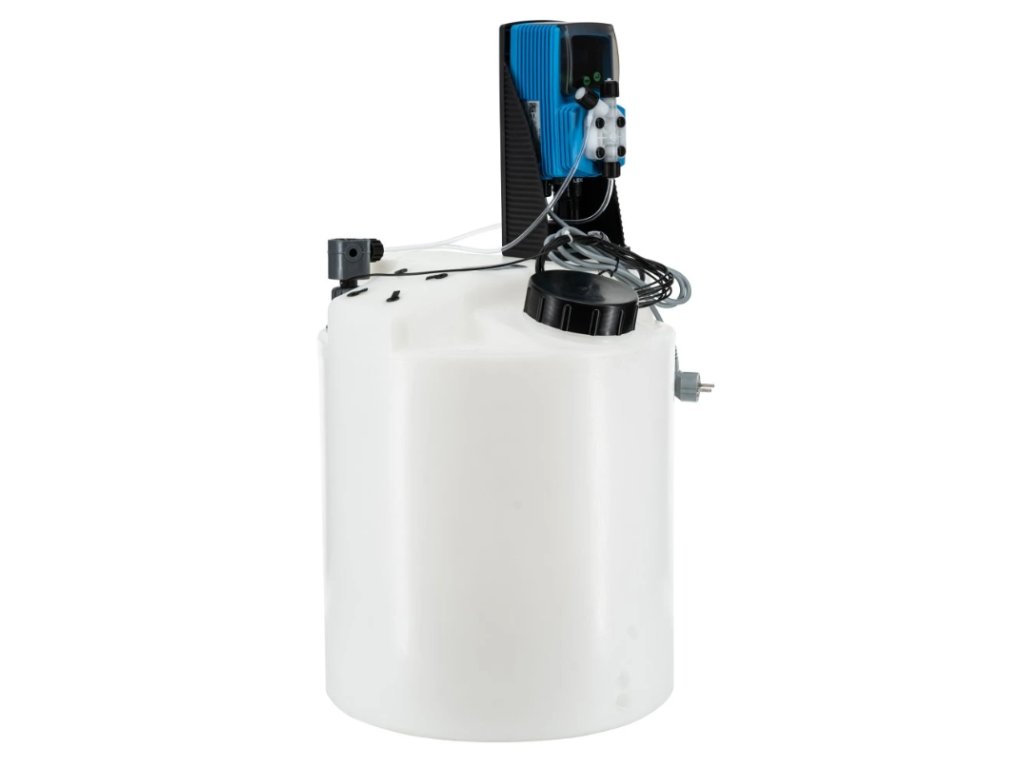

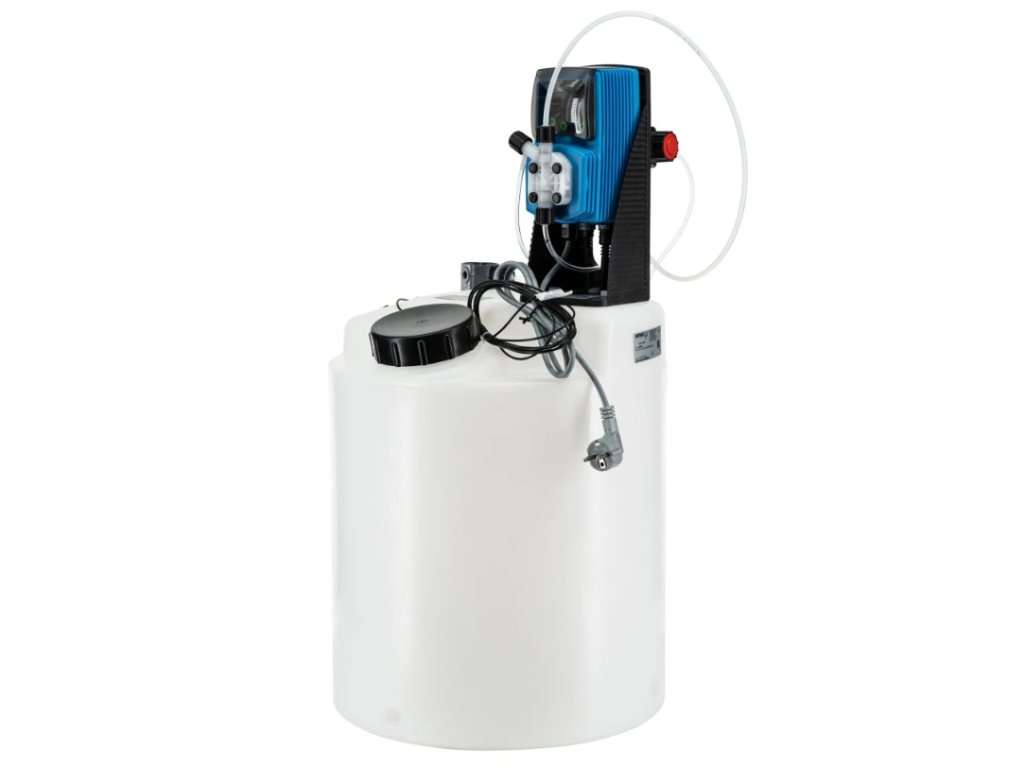

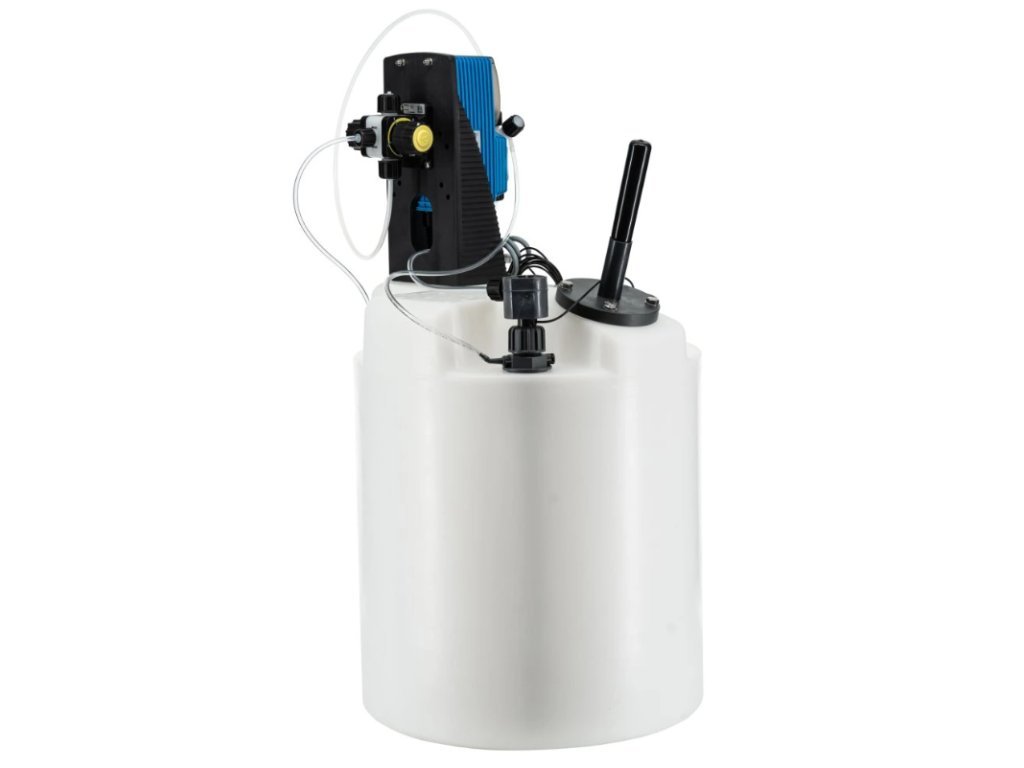

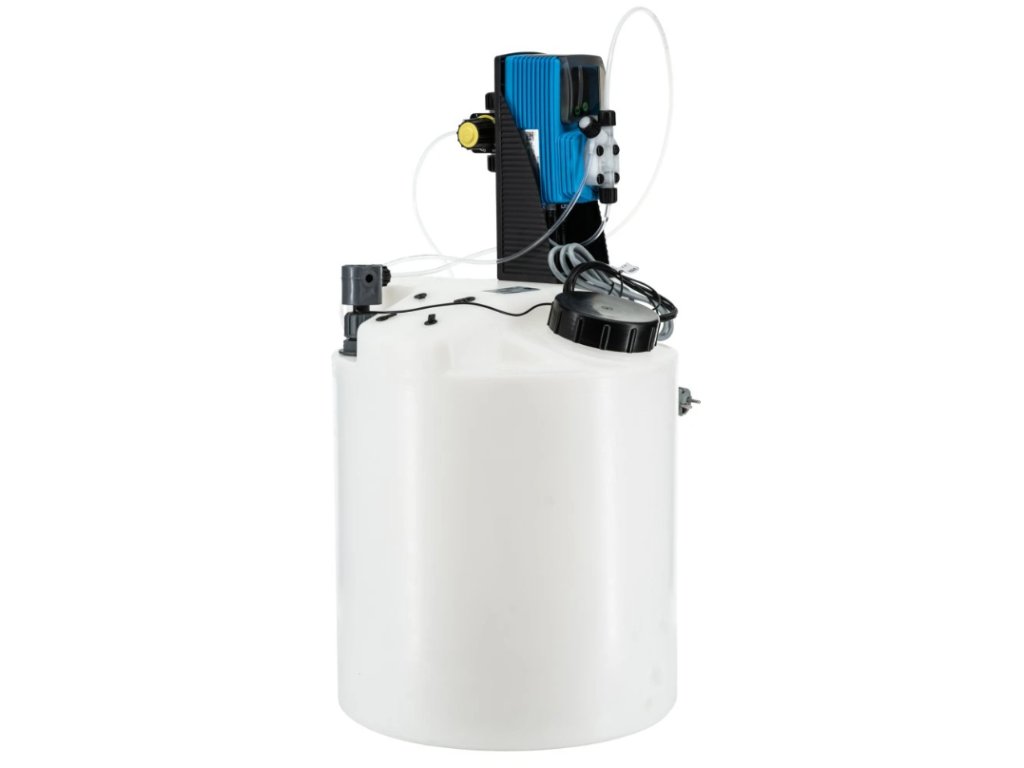

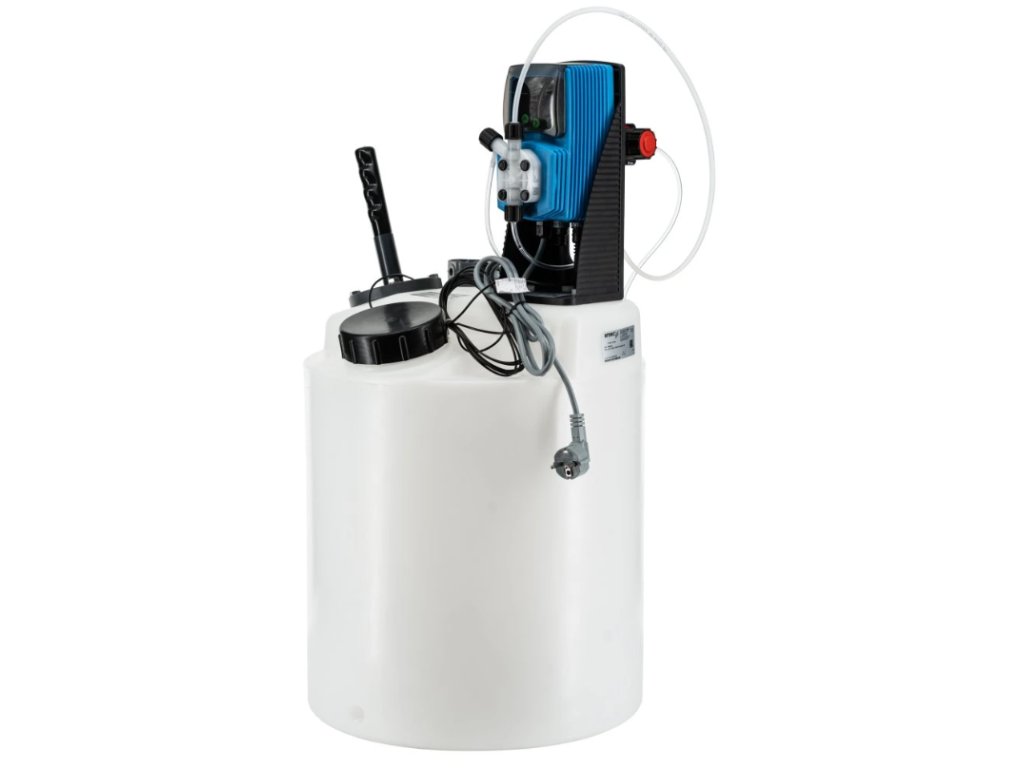

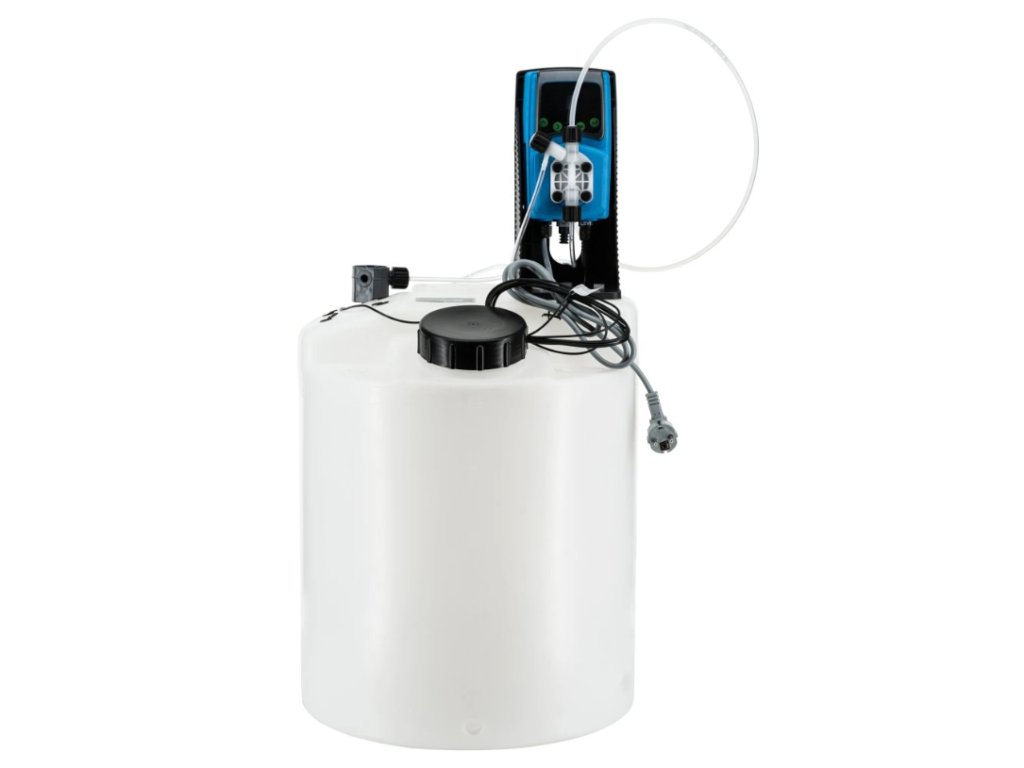

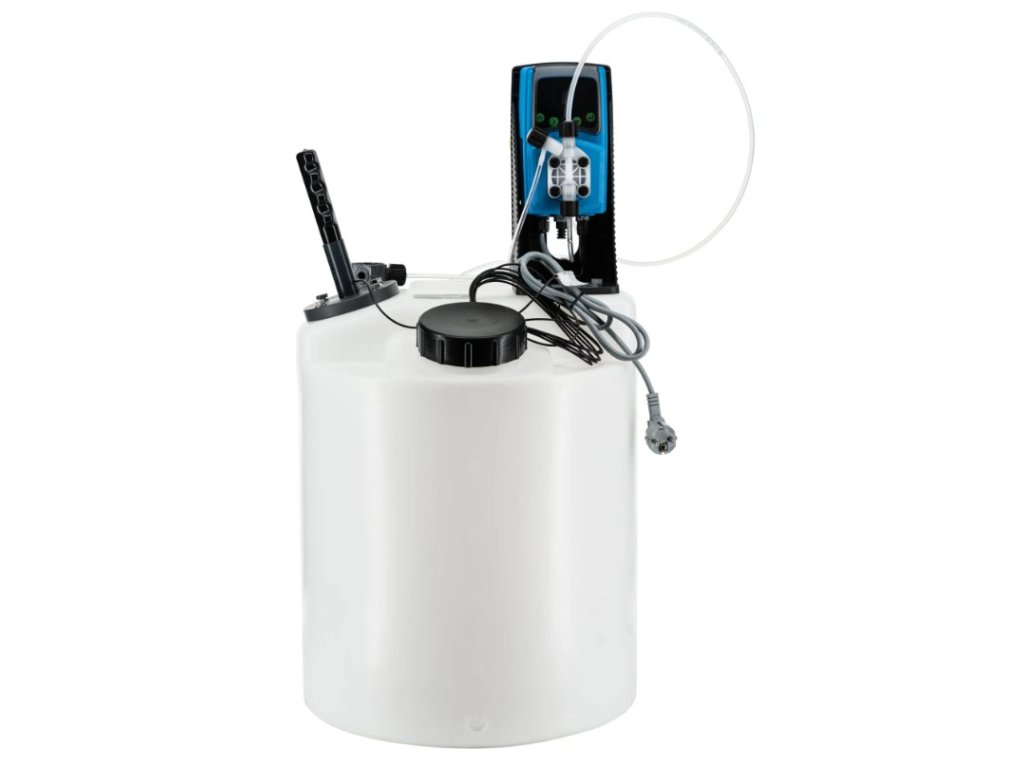

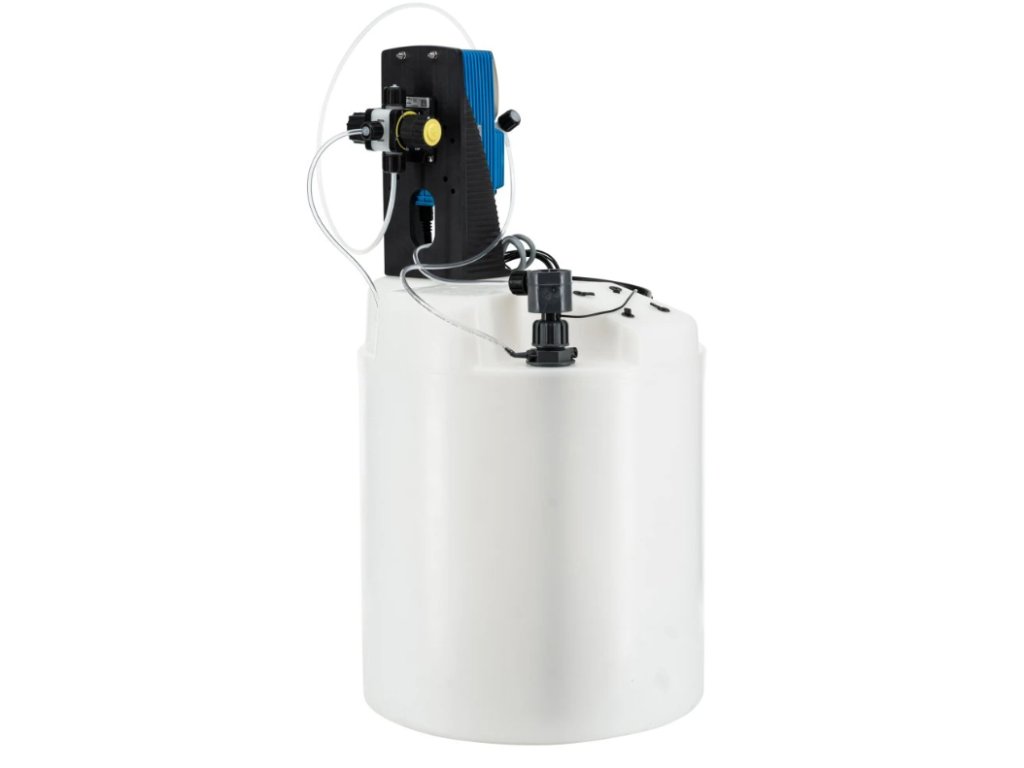

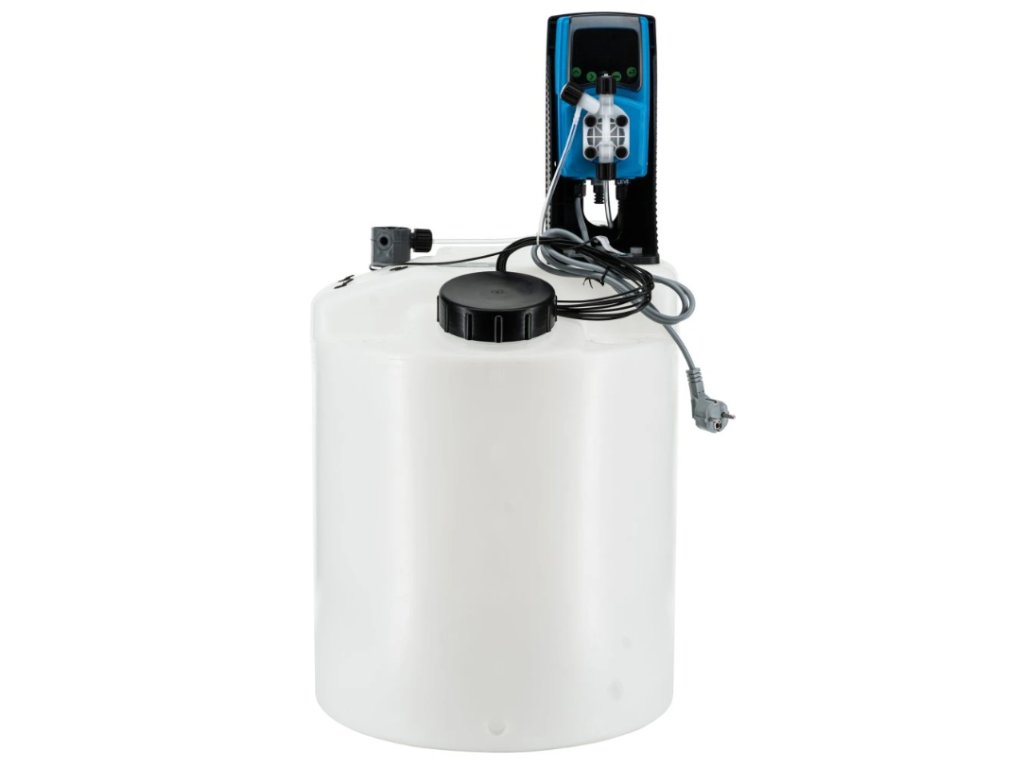

Dávkovací stanice EMEC VMS MF 10 04 je kompletně smontovaná a připravená k okamžitému použití v automatických dávkovacích procesech. Konstrukce umožňuje jednoduché umístění na podlahu nebo integraci do technologických systémů. Stanice je osazena čerpadlem EMEC série VMS MF a zásobní nádobou ze zesíleného polyetylenu o objemu 50 nebo 110 litrů, vybavenou šroubovacím víkem.

Čerpadla EMEC vynikají uživatelsky přívětivým ovládáním a snadnou kalibrací. Standardně jsou vybavena kontrolou hladiny chemikálií, která při vyprázdnění zásobníku automaticky zastaví dávkovací proces a tím chrání zařízení i procesní bezpečnost.

Dávkovací čerpadlo EMEC VMS MF 10 04 nabízí max. průtok 4 l/h a max. protitlak 10 bar.

Podle varianty může být stanice doplněna o:

• Multifunkční ventil EMEC MFKT – kombinuje funkci pojistného ventilu, zpětného ventilu, zajišťuje odvzdušnění čerpadla a odtlakování výtlačného potrubí při servisu.

• Ruční pístové míchadlo EMEC MIX Piston – umožňuje míchání roztoků kyselin a zásad přímo v zásobníku a usnadňuje přípravu a udržování chemikálií v optimálním stavu pro dávkování.

Režimy provozu dávkovacího čerpadla:

• Manuální dávkování
• Proporcionální dávkování podle impulsního vstupu
• Dávkování dle analogového signálu
• Dávkování po dávkách (na základě pulzu nebo časovače)
• Možnost výstupu pro alarm či varování (na přání)

Obsah balení:

• Dávkovací čerpadlo EMEC VMS MF 10 04
• Zásobní nádoba CNT PD (50 nebo 110 l)
• Sací jednotka EMEC LASP4 z PVC s indikací hladiny
• Injekční ventil EMEC (PVDF/FPM-Viton/Ceramic, 1/2", 4x6 mm)
• Multifunkční ventil MFKT (dle varianty)
• Ruční pístové míchadlo EMEC MIX Piston (dle varianty)
• Plastový držák EMEC STVN pro čerpadla série V
• Ovládací kabel s BNC přípojkou (2 m)
• Výtlačná PE hadička 4/6 mm (2 m / na přání delší)

Typické aplikace:

• Dávkování chlornanu sodného
• Dávkování antiskalantů
• Dávkování louhů a kyselin
• Dávkování koagulantů
• Dávkování čisticích prostředků a dezinfekcí
• Dávkování biocidů a inhibitorů

Technické parametry dávkovacích čerpadel EMEC VMS MF:

• Typ řízení: digitální
• Max. počet impulsů za minutu: 180 imp/min
• Délka: 115 mm
• Výška: 210 mm
• Šířka: 107 mm
• Přepravní a skladovací teplota: -10 – 50 °C
• Stupeň krytí tělesa čerpadla: IP65
• Ovládání pohybu membrány: el. magnetem
• El. napájení / odběr: 230 V (100-240), 50Hz / 16 W
• Nadmořská výška instalace čerpadla: max. 2000 m
• Třída ochrany I: zásuvkové spojení trojpólové s ochranným kontaktem
• Stupeň znečištění: nevodivé znečištění, které se může stát vodivým v důsledku občasné kondenzace (orosení) nebo např. potu rukou
• Hluk za chodu / dávkování: 70,4 db (A)
• Teplota dávkovaného média: 0 – 50 °C
• Teplota okolí za provozu: 0 – 45 °C
• Max. relativní vlhkost okolí za provozu: 95% (nekondenzující)
• Sací výška: max. 1,5 m
• Jmenovitá frekvence zdvihů membrány:  0 – 180 / min
• Připojení snímače hladiny v zásobníku: ano (standardní kompletace)
• Vstupní (sací) hadička: 6 x 4, 8 x 6 mm (PVC – měkká)
• Výstupní (výtlačná) hadička: 6 x 4, 8 x 6 mm (PE – tvrdá)
• Provzdušňovací ventil: Ano

Výkon čerpadel je závislý na protitlaku (prostředí kam se dávkuje tekutina). Čím je větší protitlak, tím je výkon čerpadla menší, čím je protitlak nižší, tím je výkon čerpadla větší. To platí i o objemu jednotlivé dávky čerpadla.
