Ultima MG1 Vario X - Kompaktní magnetický mechanický filtr

Detailní popis produktu

Ultima MG1 Vario X slouží k průběžnému odstraňování magnetických i nemagnetických nečistot z provozní kapaliny v otopných soustavách. Zachycuje částice vznikající běžným provozem systému i usazeniny způsobené nekvalitní provozní kapalinou, čímž pomáhá chránit důležité součásti topného systému před zanesením a poškozením.

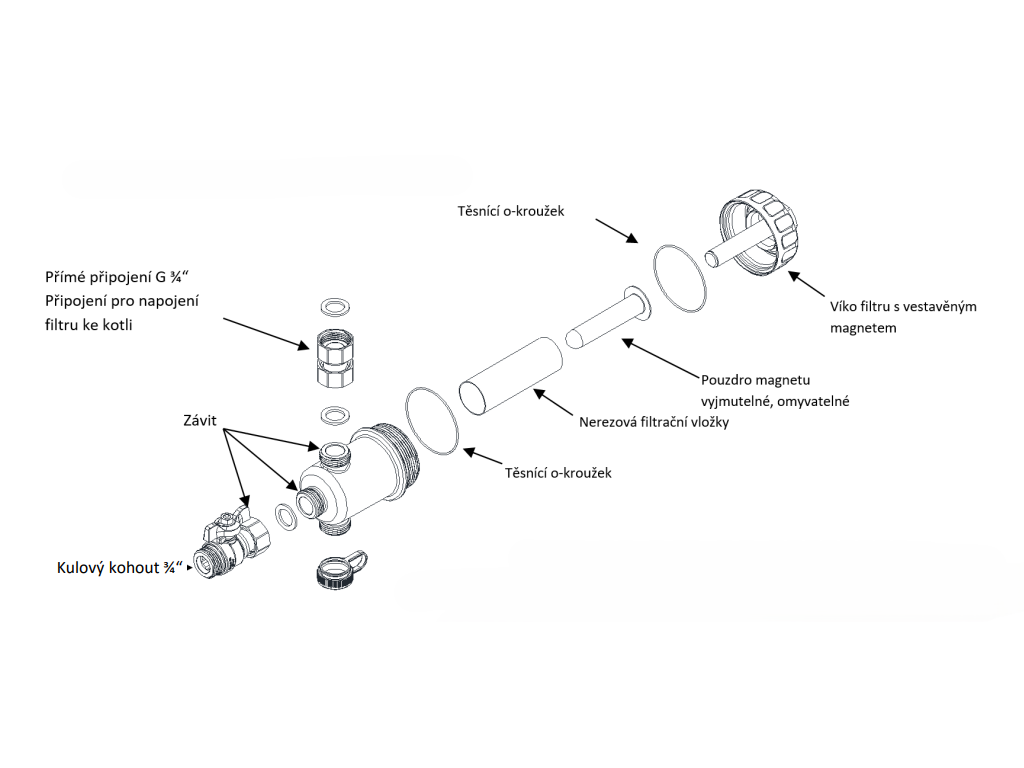

Uvnitř filtru se nachází nerezová filtrační vložka s jemností 100 mikronů a centrálně umístěný neodymový magnet o síle 11 000 Gauss. Provozní kapalina nejprve protéká kolem magnetu, který zachytí magnetické částice. Následně filtrační vložka zachytí zbývající nemagnetické nečistoty a jemné kaly. Vyčištěná kapalina se vrací zpět do systému.

Díky připojení o velikosti G 3/4" umožňuje variabilní montáž v horizontální i vertikální poloze. Pro změnu polohy stačí filtr otočit o 90° a zaměnit pozice kulového ventilu a přímého připojení. Kompaktní rozměry umožňují instalaci i v omezeném prostoru pod kotlem.

Doporučeným místem instalace je zpětné potrubí přivádějící vodu z topení do kotle. Filtr zde zachytí nečistoty ještě před vstupem vody do kotle.

Správná funkce filtru vyžaduje pravidelnou kontrolu a čištění. U nových systémů se doporučuje první kontrola nejpozději po jednom měsíci provozu, následně alespoň jednou ročně. U starších systémů může být nutnost čištění častější podle míry znečištění. Při zanesení filtru může dojít k velkému tlakovému rozdílu systému a vyvolání poruchy kotle, kterou lze odstranit vyčištěním filtru.

Součástí filtru je silný magnet, proto je vhodné dbát na zvýšenou opatrnost v blízkosti elektronických zařízení. Filtr splňuje požadavky ČSN 14868.

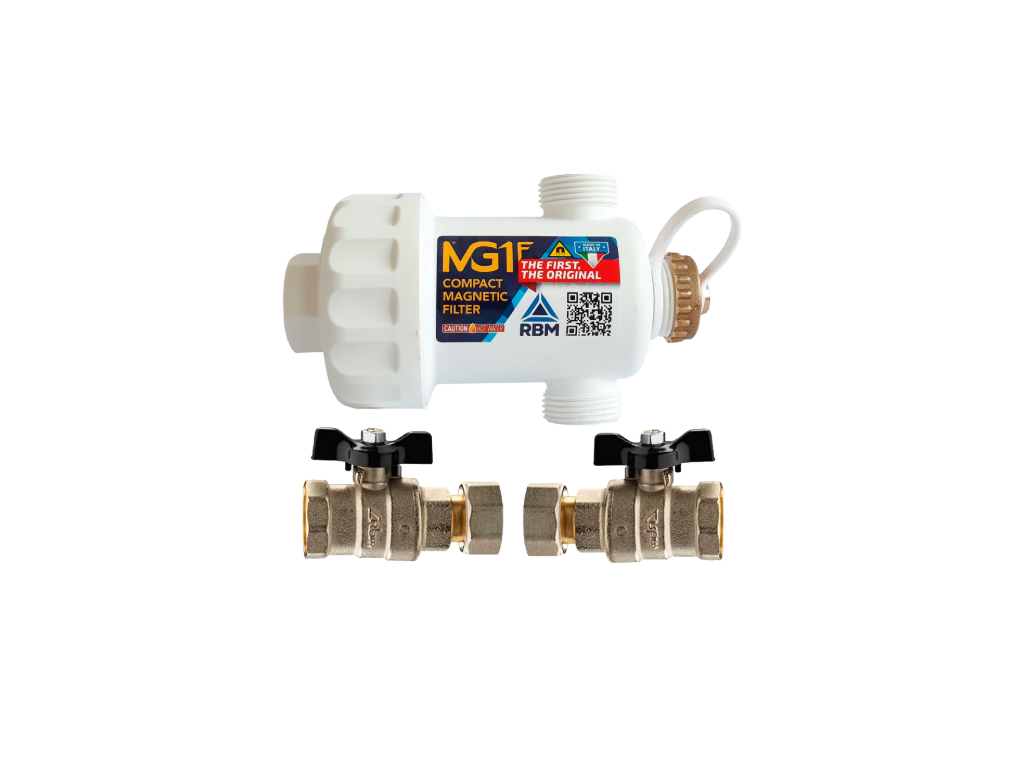

Součástí balení jsou:

• filtr Ultima MG1 Vario X,
• dva kulové ventily 3/4" PM × 3/4" F.

Technické parametry

Vlastnosti filtru

• Velikost připojení: G 3/4″
• Materiál filtru: polyamide
• Materiál filtračního uzávěru: polyamide
• Materiál filtrační vložky: nerez, 100 mikronů
• Hydraulická těsnění: EPDM PEROX
• Síla magnetu: 11 000 Gauss
• Materiál magnetu: neodym
• Materiál kulového kohoutu: mosaz
• Materiál konektoru s převlečnými matkami: mosaz
• Maximální pracovní teplota: 90 °C
• Maximální pracovní tlak: 3 bar
• Provozní kapalina: voda, voda s glykolem

Údržba

• Doporučená pravidelná kontrola: alespoň 1× ročně
• První kontrola v novém systému: nejpozději po 1 měsíci provozu
